组合式滤筒除尘器

1、省电,比布袋除尘器省电达30%以上 2、除尘效率高,对于细小粉尘有很好的除尘效果

所属分类:

滤筒除尘器

关键字:


产品描述

  满足环保达标排放

除尘器

  1、滤筒除尘器介绍
  滤筒除尘器的主要构造是由除尘室、脉冲反吹清灰系统和集尘室组成。当含尘空气进入除尘室后,被圆筒形的滤筒材质阻隔,亚微米以上的粉尘被阻留在滤筒外表面上,过滤净化后的气流就从滤筒中心排出。阻留在滤筒外表和滤筒上的粉尘,经过一段时间的聚集,达到一定程度时由专门设置的PLC控制器控制的脉冲反吹阀开始接受指令工作,按顺序的对滤筒的气流出口端向滤筒中心发出可调脉冲反吹,滤筒受到压力达0.6Mpa的脉冲反吹气流冲击而震动,将附着在滤筒外表和滤筒上的粉尘抖落,使滤筒过滤净化空气的能力有顺序的恢复到初始的状态。

  2、滤筒除尘器的设计结构
  2.1、设备外型结构特点:整体结构严密,连续焊接的管板可防止粉尘的泄露。设备机体采用酸洗除锈,底漆、面漆采用环氧漆喷涂,环氧漆附着力强,涂膜柔韧耐磨,耐化学腐蚀性能优良,有极好的耐水、耐油、耐酸碱、耐溶剂性。
  2.2、设备内部结构特点:结构组成由除尘室、集尘斗、清灰系统和净化气流室四部份。
  2.3、电控系统:控制柜除了对电源的闭合和风机的启动和关机控制外,主要是采用先进的PLC程序控制器对反吹系统针对每一对滤筒的电磁阀的闭合与持续时间分别进行循环顺序的控制,同时显示设备的运行和各个电磁阀的工作状况。保证设备的正常和安全的运转,使滤筒除尘器保持较高的过滤效率。
  2.4、清灰系统的设计:根据用户要求,在除尘器下方可选接清灰小车、卸灰阀或螺旋输送机。本方案中采用卸料器和灰斗的连接,充分考虑了密封和作业便利。
  2.5、设备的安装
  滤筒除尘器结构为轻钢结构,设备质量和体积都不太大,因此设备安装对地基的要求不高,不需要做深层地基,只要求达到生产车间地面的地基要求即可。安装时地基的支撑点要找齐垫平即可。

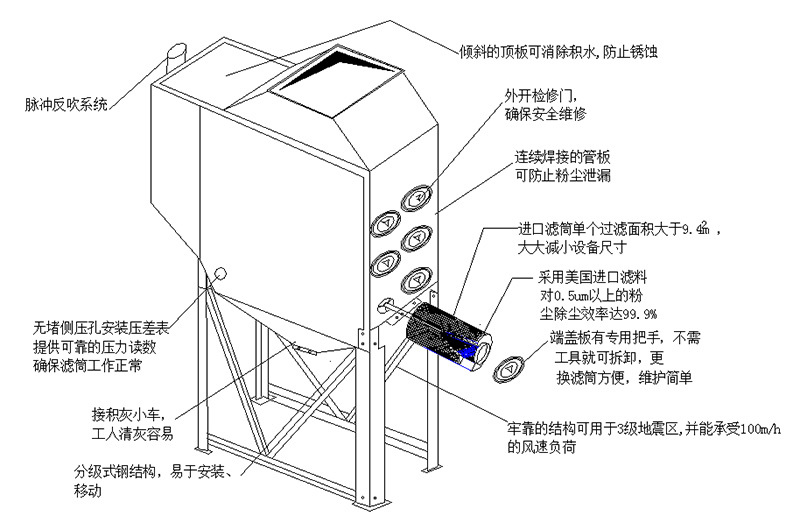

滤筒除尘器结构示意图

图一:滤筒除尘器结构示意图

  3、滤筒除尘器的特点
  3.1、净化效率高、占地面积小。除尘器选用了现有滤料中效率最高的滤料制作的滤筒,对于0.5微米以上的粉尘的除尘效率高达99.9%,0.5微米--5微米为可吸入粉尘,吸入肺泡沉积在里面,形成纤维组织,最后形成肺癌,可吸入粉尘对人还能能致畸形、导致人体基因突变。滤筒除尘器降低了患职业病的概率,同时每个滤筒面积为17m2,其过滤面积大,减少了占地面积和钢结构体积,可以灵活的安装在车间内部或外部。

滤筒除尘器工作原理示意图

图二:滤筒除尘器工作原理示意图

  3.2、使用寿命长,运行费用低。由于滤筒表面有一层超细纤维,粉尘不会穿透深入到滤材的内部,在滤料表形成尘饼,滤筒在受到压缩空气反吹时,粉尘饼极易脱落,落到灰斗内,从而保证滤筒在低阻力下运行,使用寿命长,一般为2~3年。同时,设备运行阻力为400-700Pa,初阻力为300Pa以下,最高阻力为1500 Pa,运行阻力小,节约能源,运行费用低。
  3.3、设备运行安全、维护简单。为方便滤筒的清理和更换,端盖板是压模成型的,并配有专门的把手,不需工具就可拆卸,更换滤筒方便,维护简单,而布袋除尘器更换布袋时人必须到除尘设备里面,里面无光线,粉尘浓度高,而且在高空,有高空坠落安全隐患。

  4、滤筒除尘器设备技术性能
    滤筒除尘器生产制造质量体系符合ISO9002标准,产品达到国家的环保和机械制造等相关标准及规范。出口排尘浓度符合环保标准的要求,粉尘浓度低于50mg/m3。(国家及地方排放标准为: <100mg/m3
    除尘器总体除尘效率均大于99%;
    除尘器阻力≤1500Pa。
    各型除尘器整体结构严密,漏风率<2%。
  除尘设备的整体噪音<80dB(A),瞬间噪音<85dB(A)。
